平板涂布机与卷对卷涂布机如何选型？

在锂电池、钙钛矿太阳能电池、柔性电子等前沿领域的研究与开发中，涂布工艺是决定器件性能的关键环节。面对平板涂布机（亦称片对片涂布机）与卷对卷涂布机两种主流技术路径，研究人员常常面临选型困惑。本文将从技术原理出发，系统剖析两类设备的适用边界与决策要点。

一、两种涂布技术的本质差异

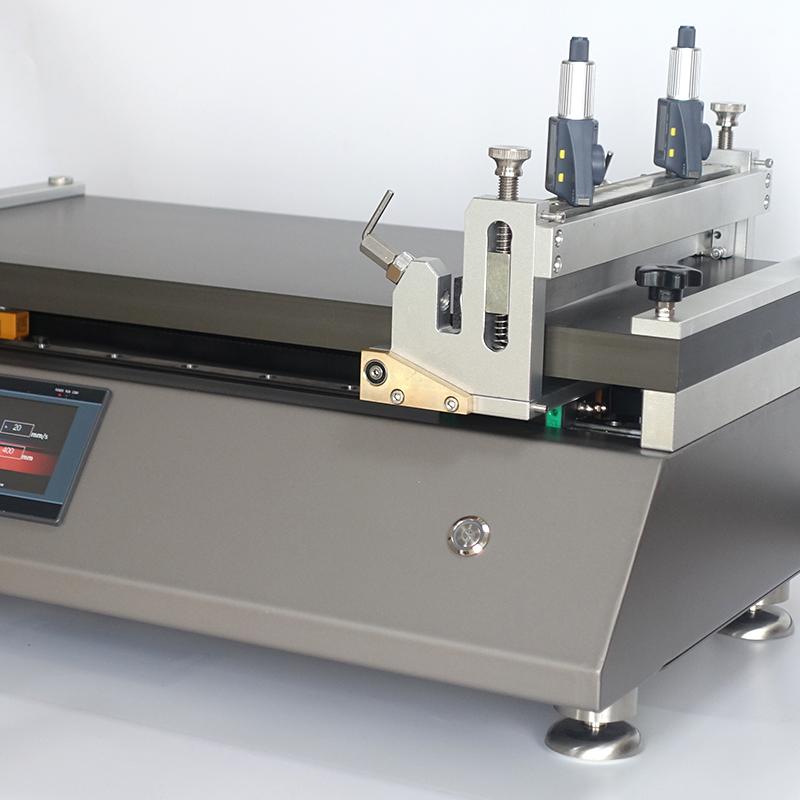

平板涂布机，顾名思义，是在刚性或固定基材（如玻璃、硅片、金属薄板）上进行涂层的设备。其工作方式是将基材保持静止或做线性运动，通过刮刀、狭缝模头或涂布器将浆料均匀涂覆在基材表面。这种设计能够有效减少机械振动，确保涂布过程中的稳定性，特别适合高精度、小批量的研发场景。根据JB/T 12375-2015《印刷机械 金属薄板平板涂布机》标准，这类设备的设计应满足生产工艺要求，具有良好的操作性和维护性。

卷对卷涂布机则专为柔性连续基材设计，如PET薄膜、铜箔、铝箔、纸张等。设备通过放卷单元、涂布头、干燥单元和收卷单元协同工作，实现连续化生产。其核心在于精密的张力控制系统，确保基材在高速运行中保持稳定传输，避免褶皱、偏移等问题。现代卷对卷设备采用伺服电机配合纠偏装置，可在烘箱、涂布单元间维持稳定张力。

从工艺连续性看，平板涂布属于间歇式生产，每片基材独立涂布；卷对卷涂布则是连续式生产，基材从放卷到收卷一气呵成。这一本质差异决定了二者在应用场景上的分野。

二、基材类型：选择的第一个分水岭

基材是刚性还是柔性，往往是选型的首要考量。刚性或脆性材料，如玻璃、硅片、陶瓷片、金属薄板等，只能采用平板涂布机。这类材料无法弯曲，无法通过卷对卷设备的导辊系统。在钙钛矿太阳能电池研究中，玻璃基板的透明导电层和钙钛矿活性层涂布，通常使用高精度平板狭缝涂布机，部分机型可放置于手套箱内使用，实现水氧环境下的薄膜制备。

柔性材料，如PET薄膜、聚酰亚胺薄膜、铜箔、铝箔、纸张等，则两种设备均可考虑。但卷对卷设备能充分发挥其连续生产的优势。例如，在锂电池极片制备中，铜箔和铝箔的连续涂布通常采用卷对卷涂布机，通过张力控制确保箔材在运行中不褶皱、不断带。如果只是小批量材料验证，也可以将柔性基材裁剪成片材，在平板涂布机上进行实验。

三、精度与一致性的权衡

在涂布精度方面，平板涂布机具有先天优势。由于基材固定，机械振动极小，平板涂布机的涂层厚度均匀性可达±1μm以内，甚至满足纳米级涂层的要求，如光学镀膜、半导体制造等领域。高端平板涂布机配备液膜原位测厚系统，绝对精度可达0.25μm，可实时监测并反馈调节涂布参数。

卷对卷涂布机的精度则受多重因素影响：基材运行速度、张力波动、涂布头的动态响应等。高端卷对卷设备同样可实现±2μm的涂布精度，但在高速运行时精度可能有所下降。不过，卷对卷设备通过闭环控制系统能够在一定程度上保持精度稳定性。对于常规精度要求的柔性材料大批量生产，卷对卷设备是高效选择。

值得注意的是，平板涂布机精度虽高，但受限于基材尺寸。实验型平板涂布机涂布宽幅通常在200-300mm以内，而卷对卷设备涂布宽度可达1300mm甚至更宽。如果需要在大面积基材上实现均匀涂布，卷对卷设备配合膜头涂布技术能够提供更宽的操作窗口。

四、生产效率与规模的考量

生产效率是另一个关键决策维度。平板涂布机采用间歇式工作模式，每片基材需单独放置、涂布、取走，效率较低。频繁启停也可能影响长期运行的稳定性。因此，平板涂布机更适合研发阶段的材料筛选、工艺摸索和小批量样品制备。

卷对卷涂布机则实现连续生产，机械速度可达150米/分钟以上。对于需要大量样品进行后续测试（如电池组装、器件封装）的研究项目，或进入中试阶段的小批量生产，卷对卷设备能显著提升效率。部分小型卷对卷涂布机专为实验室桌面场景设计，如涂布速度2~4.5米/分钟可调，既能满足连续制膜需求，又不会因速度过快导致实验失控。

在中试放大过程中，卷对卷设备的另一个优势是可实现从研发到量产的平稳过渡。部分高端机型同时兼容片对片和卷对卷工艺，让研究人员可以在同一平台上完成从小试到中试的技术验证。

五、工艺复杂度与多功能需求

某些复杂涂布工艺对设备有特殊要求。多层涂布、图案化涂布或需要精确对位的工艺，平板涂布机可能更易实现。例如，在制备有机场效应晶体管或特定传感器件时，基材固定便于实现多层对准。

然而，现代卷对卷设备也在不断提升工艺适应性。模块化设计使涂布站可根据需要更换，支持刮刀、狭缝、微凹等多种涂布方式。部分设备集成料槽加热与涂布辊加热双重系统，可匹配热熔胶等特殊样品的涂布温度要求，烘道区域实现涂布后快速固化，形成一体化流程。

对于探索性研究，小型卷对卷设备因材料损耗低而具有优势。其涂布刀头内腔体积小，并具备墨水反吸功能，可将珍贵新材料的浪费降至最低。同时，通过胶槽内挡板可自由调节涂布宽幅，适配不同宽度基材，既满足小批量测试需求，又能减少原料浪费。

六、环境控制与配套需求

许多先进材料对水氧敏感，如钙钛矿、某些有机半导体等，需要在惰性气氛下制备。平板涂布机因其结构紧凑，常被设计为可放置于手套箱内的机型。研究人员可在水氧含量小于1ppm的环境中完成涂布，确保材料不被降解。

卷对卷设备因体积较大，整体放入手套箱较为困难，但可通过封闭式腔体设计和局部气氛保护实现环境控制。部分设备集成环境智能控制系统，实时监测温湿度和颗粒物浓度，确保工艺稳定性。

此外，清洁维护的便捷性也是选型时需考虑的因素。平板涂布机通常结构简单，清洗相对容易。卷对卷设备的快拆式胶槽设计让上胶轮与胶槽可快速拆卸分离，残胶清理更加便捷，避免残留样品影响后续实验精度。在设备选型时，应关注是否留有足够的操作空间进行例行性保修和故障排除。

七、决策框架：基于SMART原则的综合评估

综合上述分析，可借鉴SMART原则建立选型决策框架：

基材与工艺适应性：刚性基材必须选择平板涂布机；柔性基材则根据精度要求和产量规模权衡。若材料珍贵、批量小、精度要求极高，优先考虑平板涂布；若需连续制备、样品量大、模拟量产工艺，则卷对卷设备更合适。

精度需求：当涂层均匀性要求优于±1μm，或需要纳米级厚度控制时，平板涂布机是更稳妥的选择。常规精度下的柔性材料涂布，卷对卷设备完全可胜任。

产量规模：每日样品量在数十片以内，平板涂布机足以应对；若需要成百上千米的连续涂布，必须选用卷对卷设备。处于研发向中试过渡阶段的项目，可考虑兼容两种工艺的复合机型。

环境控制：对水氧极端敏感的材料体系，优先考虑可置于手套箱的平板涂布机。一般湿度控制要求下，卷对卷设备的封闭腔体设计亦可满足。

预算与空间：平板涂布机通常体积小巧、成本较低；卷对卷设备结构复杂、价格更高，且需考虑收放卷空间和烘道长度。实验室空间有限时，小型桌面式卷对卷设备是折中之选。

结语

平板涂布机与卷对卷涂布机并非替代关系，而是服务于不同研发阶段和应用场景的互补工具。在实验室早期探索中，平板涂布机以高精度和灵活性帮助研究人员快速验证材料性能；当技术成熟、需要向产业化过渡时，卷对卷设备则以其连续生产能力和工艺放大潜力成为必然选择。理解两类设备的本质差异，结合自身的研究目标与资源条件，方能做出科学合理的选型决策。

随着材料科学与制造技术的不断进步，两种技术也在相互借鉴、融合发展。未来，兼具平板级精度与卷对卷效率的新型涂布平台或将出现，为实验室研发与产业化之间搭建更顺畅的桥梁。

参考引文：
[1] 卷材涂膜机与片材平板涂膜机的优劣势分析. 南北潮商城, 2025.
[2] 高精度平板狭缝涂布机产品资料. 6chemical.com, 2025.
[3] 塗佈系列設備. 坤裕精機, 2025.
[4] 如何选择合适的狭缝涂布机. 中国粉体网, 2022.
[5] 慧诺JTM-0.5/300小型连续涂布机产品资料. 生物器材网, 2025.
[6] 如何快速找到适合的R2R设备——SMART法则. GMA Machinery, 2023.
[7] 印刷机械 金属薄板平板涂布机. JB/T 12375-2015.
