慧诺JTM卷涂机在LMO涂布实验中的应用

一、为什么选择慧诺JTM卷涂机做LMO涂布实验

LMO锰酸锂正极材料的涂布实验对设备有特定要求。浆料粘度高、固含量大、干燥过程敏感，这些特点决定了涂布机需要具备几个关键能力。厚度控制要准，干燥条件要稳，操作调节要灵活。

慧诺JTM系列卷涂机正好在这些方面有针对性设计。全电动控制是一大亮点，实验室不用接气源，放在桌面上就能用。这对很多没有工业气路的研发环境来说非常方便。

涂布精度方面，JTM系列能做到正负0.003毫米。换算成微米就是3微米，而LMO极片涂布通常要求正负2微米左右。这个精度级别可以满足大部分材料研发阶段的厚度一致性要求。百分表调节涂布间隙的方式也很直观，手拧一下就能看到数值变化，不需要复杂的参数设置。

温度控制对LMO浆料尤其重要，NMP溶剂体系的挥发速度直接受温度影响。JTM系列料槽可以加热到200度，涂布时能保持浆料温度稳定。冬天室温低的时候，LMO浆料会明显变稠，不加热的话涂出来会有条纹。料槽加热就解决了这个问题。

模块化设计是另一个实用点。基础机型不带烘道，但预留了接口。做简单的配方筛选时不需要烘道，涂几片样品放进烘箱就行。等做到需要连续干燥的工艺验证时，可以直接加装烘道模块。这种可扩展性让设备能跟着实验需求一起成长。

二、几种主要型号的LMO涂布适配性对比

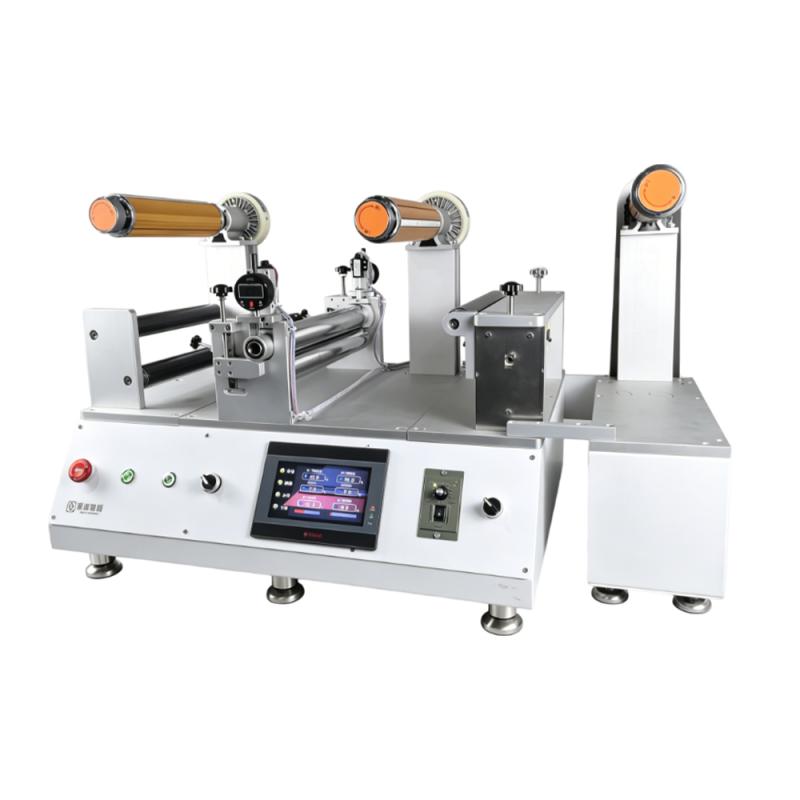

JTM 300桌面机型是最基础的配置。它适合刚开始做LMO材料的研究人员。涂布宽度300毫米，速度2到4.5米每分钟可调，厚度范围0.01到2毫米。对于小浆料量的配方验证来说够用了。比如一次配50毫升LMO浆料，涂个A4纸大小的样品，拿去测试电化学性能。这台机器就能完成。双加热设计在基础机型里比较少见，料槽和涂布辊都能加热，对保持LMO浆料均匀性很有帮助。

JTM 300 02在基础机型上加了一段2米长的烘道。这个升级对LMO涂布实验很关键。有了烘道就能实现涂布和干燥连续进行。烘道温度可以控制在室温到200度之间，LMO极片干燥一般用三段温度，低温区40到60度防结皮，中温区80到100度主挥发，高温区110到120度去残余。2米长度虽然比生产线的十几米短，但通过降低走带速度，等效干燥时间可以拉长到几分钟，足够完成实验室级别的干燥。这台机器适合需要系统研究干燥工艺参数的阶段，比如探索不同温度曲线对LMO电极剥离强度的影响。

JTM 300 02dh把刮刀换成了逗号刮刀。对LMO浆料来说这是一个更合适的涂布方式。逗号刮刀的刚度更高，涂布时刀片不容易变形。LMO浆料里含有导电碳黑和颗粒状的锰酸锂，这种浆料对刮刀有磨损，也会产生一定的背压。逗号刮刀结构能承受更大的压力，涂出来的涂层厚度更均匀。它同样带2米烘道和料槽加热。如果LMO浆料的固含量比较高，比如超过50%，逗号刮刀版的优势会更明显。

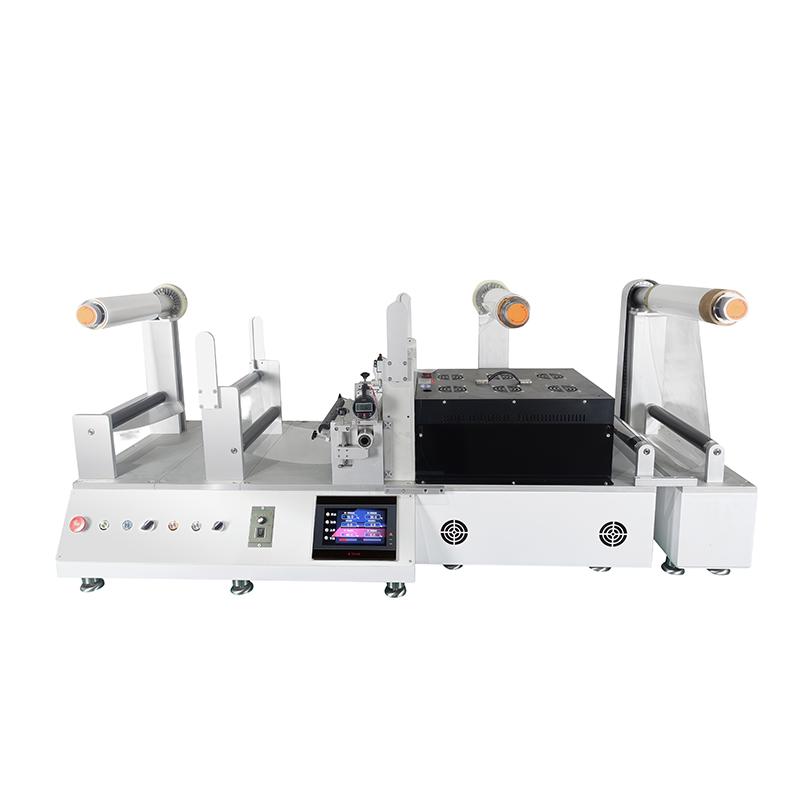

JTM 400UV则是另一种技术路线。它的涂布宽度更大，达到400毫米，而且集成了UV紫外固化模块。LMO体系通常不使用UV固化，常规做法是热风干燥。但如果开发新型粘结剂，比如光固化型的丙烯酸酯类材料，这台机器就有用了。LED UV灯固化面积500毫米乘300毫米，瞬间就能完成固化。对于研究快速成型的LMO电极工艺，JTM 400UV提供了一个探索方向。另外它的有效涂布宽度400毫米，比300系列更大，适合需要做宽幅样品的场景。

三、用慧诺JTM做LMO涂布的实操流程

准备工作要把LMO浆料配好。浆料要充分分散，用高速搅拌机打匀。如果有气泡需要真空脱泡。打开JTM涂布机的料槽加热，设定在40到50度。这个温度能让LMO浆料粘度降下来，流动性变好，涂出来更平整。

装铝箔的时候注意张力。铝箔一般16到20微米厚，太薄容易皱。JTM系列的精密电控张力系统可以调，放料卷轴的张力值在触摸屏上直接输入。建议从小张力开始试，铝箔绷紧不松驰就行，太紧会拉断或变形。

涂布参数这样设定。刮刀间隙设为干膜厚度的3到4倍。比如想要涂出80微米的干膜，刮刀间隙调到240到320微米。涂布速度先从慢的开始，比如每分钟0.5米。观察湿膜表面是否平整，有没有厚边或条纹。如果没有问题再逐步加快。

干燥温度分三段设置。低温区40到60度，不能让表面太快结皮，否则溶剂被封在里面会鼓泡。中温区80到100度，大部分溶剂在这个区间挥发。高温区110到120度，把残余的NMP彻底赶走。如果用的是JTM 300 02或02dh，2米烘道可以分成几个加热段来实现这个温度梯度。

收卷时张力要比放卷更小。LMO涂层干燥后是脆性的，张力太大涂层会粉化甚至脱落。收卷直径不要太大，一般控制在200毫米以内，卷得太紧内层的涂层会受压损伤。

四、从实验室到中试

慧诺JTM系列的设计思路考虑了工艺放大的需求。很多参数和工业级设备是匹配的。比如涂布速度的线速度范围，JTM最高4.5米每分钟，虽然比生产线的20到50米慢很多，但涂布头的线速度与涂布间隙、浆料流变性的关系规律是一致的。在JTM上找到的最佳刮刀间隙和浆料粘度范围，可以直接作为生产线的设定参考。

烘道温度设定也类似。实验室用小烘道摸索出来的三段温度曲线，搬到生产线上只需要根据实际烘道长度调整走带速度，温度数值基本可以沿用。这一点对缩短工艺放大周期很有帮助。

模块化的好处还体现在功能扩展上。一开始可能只需要JTM 300做基础涂布。后来发现需要烘道就加装。再后来想做UV固化也不难，JTM系列预留了接口。设备不用换，只需要买对应模块装上去。这种投资保护对于预算有限的研发机构来说很实际。总的来说慧诺JTM系列覆盖了LMO涂布实验从最基础的配方筛选到带干燥和固化的连续涂布工艺研究。不同阶段的研发需求都能找到对应型号，而且参数体系保持了一致性，不会出现换一台设备就要重新摸索工艺的麻烦。
