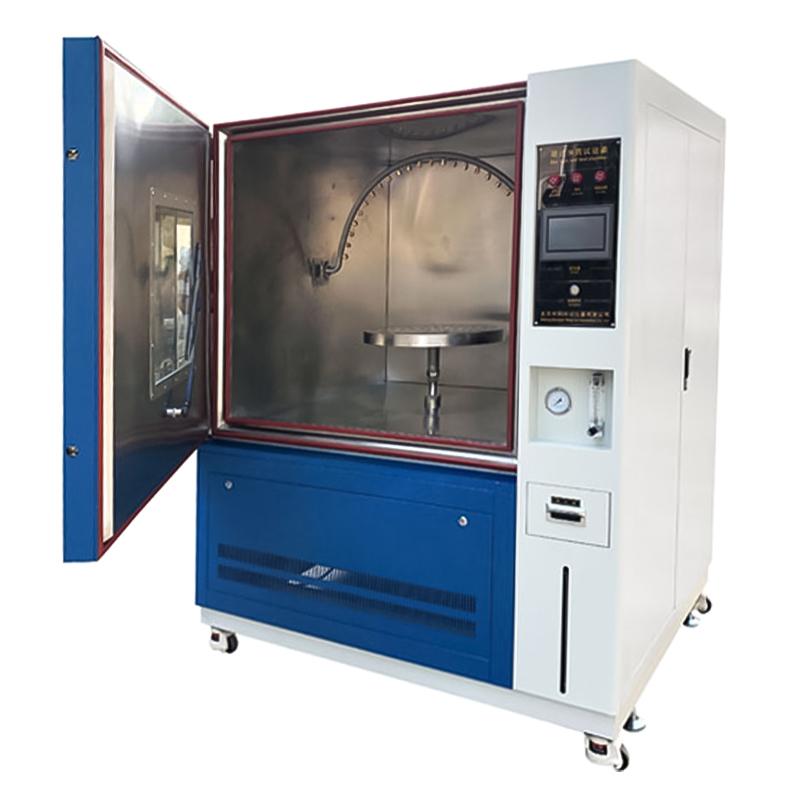

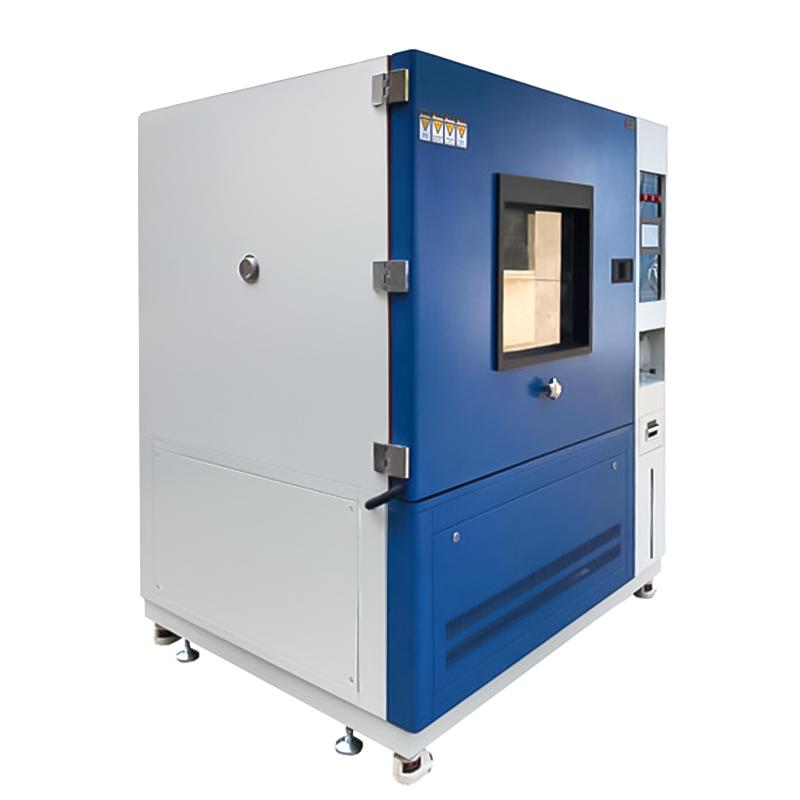

中科环试 LX-015 箱式摆管淋雨试验设备 防水淋雨试验箱

产品用途

本设备参照IP外壳防护等级IPX3～4级，可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验；适用于外部照明和信号装置及汽车灯具外壳防护试验检测。

箱式淋雨试验箱优势

试验室不需要做防水处理，水不会溅到室外；且试验用水可以循环利用。

箱体结构

1、箱体材料采用进口SUS304不锈钢板发纹处理

2、可视玻璃门便于观测试验箱体内被测试样状况

3、试验箱底部采用高品质可固定式PU活动轮（便于移动）

4、试验箱底部有储水箱，试验用水喷淋系统，工作台旋转系统，摆管摆幅驱动装置

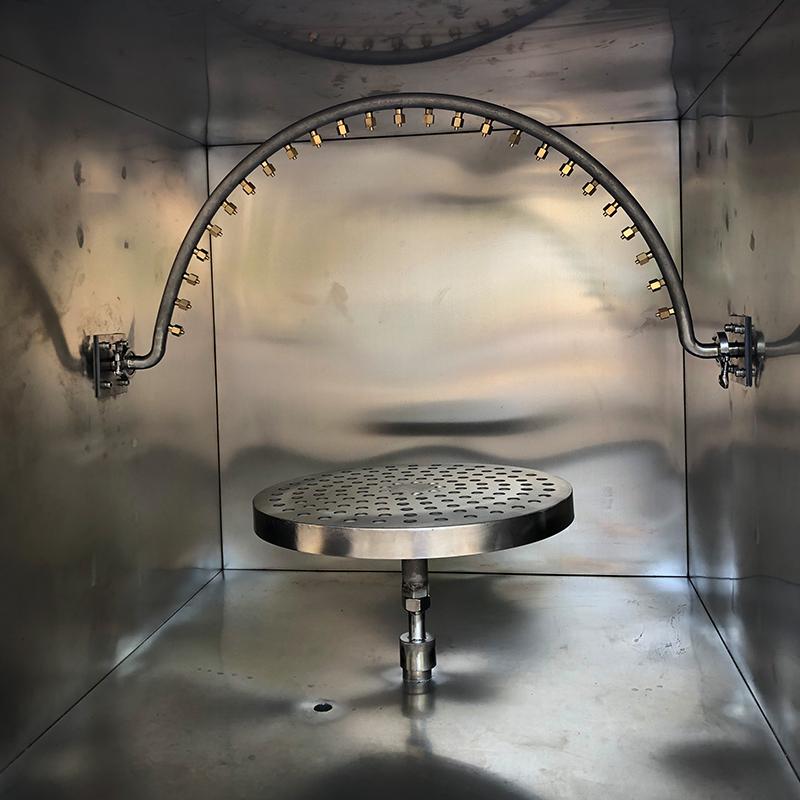

5、摆管由不锈钢管弯制，可以作±60度--±180度（理论值，实际要除去转台的直径）往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。

6、摆管摆动的传动装置设计合理，制作精密，维护方便。摆管由专业的步进电机加减速机驱动，转动频率由可编程PLC控制器控制，角度可以调整，操作简单。

7、样品架转台设计载重30公斤，并且可以水平方向360度旋转，转速1—4转，由PLC程序控制，调速器控制转速。整台设备设计合理，经久耐用。

水压控制系统

1、用流量计调节压力大小（100～1000L/h）

2、泄压手动调节水阀

3、试验用水部分采用循环使用

控制系统

1、本套淋雨设备采用液晶显示屏，可编程PLC控制器控制摆管的摆动角度、摆动频率，打开水泵转台；时间可以按要求设定。

2、转台的转速可调，有效保证试验按标准运行；

3、控制系统配备施耐德执行元器件；

4、摆管和转台分别独立的控制系统；

5、时间设定分别控制独立的系统；

6、进口执行元器件；

7、配备水过滤器；

8、无熔丝保护开关；

9、过载、漏电、全护套式接线端子；

10、具有自动关机等保护

符合标准

严格参照GB/T10485-2007、GB/T4208-2008、GBT4942.1-2006等相关标准设计制造；
