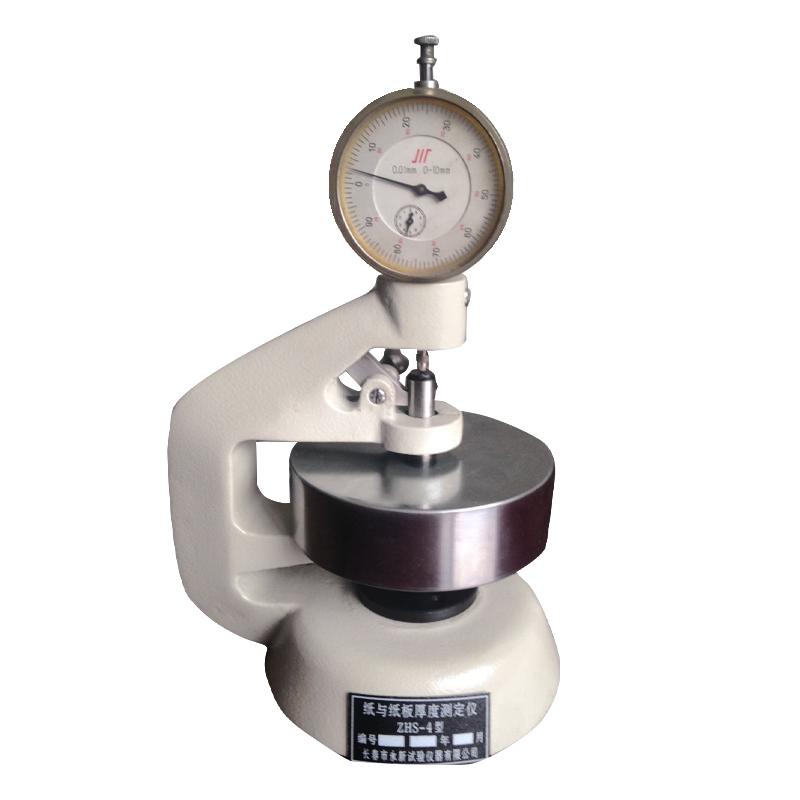

ZHS-4 纸与纸板厚度测定仪 指针式

适用范围

该仪器适用于4mm以下的各种纸、纸板以及其它片状材料厚度的测量。

工作原理

本仪器是采用接触测量法原理设计的国际通用的肖伯尔（Schopper）式纸与纸板厚度测定的专用仪器。

厚度是指纸和纸板在两测量板间受一定压力下的垂直距离，其结果mm或um表示。根据纸的厚、薄可采取多层测量或单层测量，以单层测量的结果表示纸的厚度。仪器分为以下四个部分：

1、压纸机构：由重铊（2）、测量头（3）、量砧（4）组成，用于对试样形成规定的压力。

2、指示机构：是一标准百分表（8），由它的量杆和测量头上端面接触，使被测量的厚度通过量杆的位移转换为指针的转角而得到读数。百分表的安装是以百分表小指针指向1.000毫米处作为厚度仪的零点，以充分利用表的精度（千分表1.000~1.100mm范围内误差最小）。

3、提升机构：由拨杆（5）、小轴（6）组成，用来提升测量头以便放入试样进行测量。

4、连接机构：由座体（1）、紧固螺钉（7）组成，为仪器的机座和联接上面三部分的结构。

此仪器是将试样夹于测量头与量砧之间，测量头的下端面为规定2cm²的接触面积，重铊、测量头的重力和百分表的弹簧力之和产生100kPa的接触压力。当某种材料压于测量头和量砧之间时，使测量头移动了一段等于材料厚度的距离，此位移传递给表杆，经过表内齿轮机构放大后，转变为指针沿着度盘的转角而给出厚度的读数值。

安装及调试

（数显百分表，千分表查看说明书）

将仪器置与水平的台面上，台面的高度使仪器度盘的中心与操作者的眼睛在同一水平线上。

1、零点调整

（1） 用左手拇指按下拨杆，抬起测量头。

（2）均匀缓慢放松拨杆，下落测量头至测量面相互接触，将手离开仪器。

（3）观察大指针是否指在零点，小指针是否指在1。

（4）如果大指针不对零点，可略转动表的度盘，使其对零。

（5）重复上述步骤数次，大指针应稳定在零点。如果大指针不在零点，又偏零点过多，则按下列步骤调整：

    (a) 将表的度盘零点转到最高位置。

    (b) 用螺丝刀旋松螺钉（7）。

    (c）将百分表上下移动至大指针指零，小指针指1。

    (d) 用螺丝刀适当旋紧螺钉（不可过松或过紧，过松则表不准，过紧则要影响到表杆运动的灵活。

    (e) 略微转动百分表盘精确对零。

2、指示精度的校验：

（1）旋松螺钉（7），将表从套筒中抽出1mm使小指针指示为零，大针垂直向上，旋紧螺钉。

（2）将表准确对零。

（3）用1.000，1.010，1.012，1.020，1.022，1.100，1.200，2.000，3.000，4.000，5.000mm块规代替试样进行操作。

（4）找出读数与块规二者差值。

（5）将各点测出的差值减去1mm，所得差值即为以1作为零点时各点的误差，此误差应在下表范围内：

如果误差过大，则应换百分表再校验，以后每隔半年进行一次。

2、平行度的校验

将一夹持住的钢球分别在测量前、后、左、右靠近边缘处四点和中心点测量，应注意五次测量均在钢球的同一点，所得五个读数间的最大差值应小于0.005mm。

操作程序

1、测量

（1）左手拇指按下拨杆（5），抬起测量头（3）；

（2）右手将被测试样放于测头（3）与量砧（4）之间，试样需要全部覆盖测量面；

（3）均匀缓慢地放松拨杆（5），下落测量头至于试样接触，拇指完全放松，手离开仪器；

（4）记录表盘上的读数，小指针指示为毫米整数，大指针指示为毫米小数；

（5）按下拨杆（5），抬起测量头（3），取出试样，重复上述步骤，在同一试样上的至少三个不同点各进行一次测量。

2、结果处理

将各试样上所得的读数进行平均，取其算术平均值。

保养与故障排除

1、不使用时，应将仪器放置在玻璃罩或塑料袋内，以防灰尘落在测量面上。

2、测量头端面，量砧上面，防止碰撞及锈蚀，每次测量前后应用纱布擦净。

3、测量时测量头抬起后，应让其在重力作用下轻轻下落，防止冲击力过大而损坏仪器。

4、测量头抬起高度不宜过高。

5、定期对仪器进行清擦并涂油。

6、测量头和量砧面若有锈蚀，仪器应停止使用。则应旋松固定量砧（4）的螺钉，拆下量砧及测量头（3）和重铊（2），对测量面进行研磨。重新装配后检验方法按调整的三步骤进行，检验合格

检验合格后方可使用仪器。
