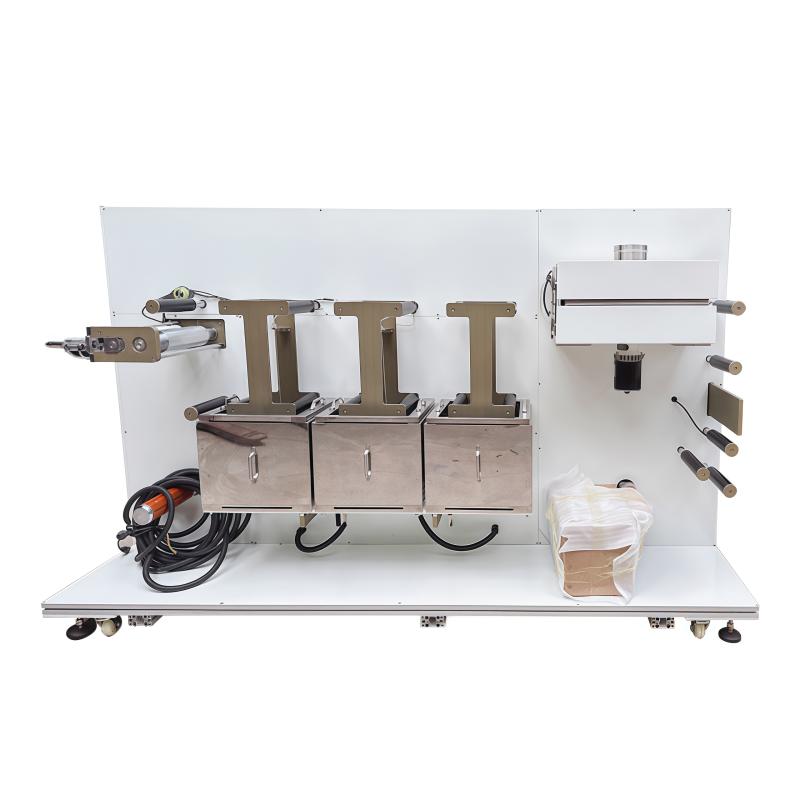

连续式涂膜机 Rjy-01/200dc 浸泡式结晶涂布机
自营浸泡式结晶涂布机，卷对卷方式，连续过溶液池，基材特定条件下结晶（或附着），幅宽 200mm，经130℃热风烘箱干燥。
促销剩余时间：正在载入...
领券
型号：
Rjy-01/200dc
库存：
工厂直销 Factory
工厂直销 Rjy-01/200dc 浸泡式结晶涂布机规格参数
工厂直销 Rjy-01/200dc 浸泡式结晶涂布机图文详情
工厂直销 Rjy-01/200dc 浸泡式结晶涂布机包装售后
- 商品SKU
- NB046040
- 涂布方式
- 浸涂
- 电源电压
- 单相 AC220V±10%，频率 50Hz，功率 9.5KW
- 气源
- 0.5~0.8MPa 压缩空气
- 类型
- 溶液浸泡（注： 基材过溶液结晶后可过辊绕带）
- 材质
- 耐腐蚀不锈钢（注，溶液不能与材质产生化学反应）
- 数量
- 3 个（1，2 池有加热功能， 3 池不具加热功能）
- 加热方式
- 分离式电磁加热，功率：约 3KW/个， 共约 6KW；（加热温度视溶液特性及环境而定）
- 溶液池升降
- 步进控制，可以控制停留位置
- 溶液内腔
- 可拆，人工注/排液体（约 20L）
- 导辊幅宽
- 200mm
- 有效涂布宽度
- Max.180mm
- 机械速度
- 0.1~300mm/min
- 烘箱数量
- 1节*0.5m
- 加热方式
- 电加热， 功率约 1.5KW
- 干燥温度
- Max.130℃, 可设定
- 排风
- 离心风机，风量约 570 m 3 /h ，功率 200W，接口： 5 寸铝箔风管
- 张力控制范围
- Max.60N
- 收卷直径
- Max. Ф250mm
- 收放卷芯
- 3 英寸胀轴， 承重 50KG
- 操作方向
- 基材传递方向， 右侧为操作侧
- 外形尺寸
- 涂布机：约 L2400mm x W880mm x H1500mm （注： 设备长度方向分两节组合）
- 重量
- 涂布机：约 1.3t
Rjy-01/200dc
浸泡式结晶涂布机
国产Rjy-01/200dc浸泡式结晶涂布机是一款功能强大的连续涂膜设备，采用浸泡式结晶技术，可实现卷对卷连续过溶液池，基材在特定条件下结晶或附着，涂布幅宽达200mm。其主要卖点包括基材张力控制，走带稳定；主驱伺服驱动，速度可设置；溶液池可升降，便于穿带；溶液池加热及内外层分离，更安全可靠；热风式烘箱；PLC控制，HMI操作，方便易用。该设备具备完善的工艺控制，可通过控制放卷轴和收卷轴的扭矩调节张力，实现走带控制；溶液池设定温度加热，溶液池升降高度可设置；干燥箱采用电加热空气，热空气对基材进行加热干燥。该设备结构合理，配套措施完备，满足多种应用需求。
Rjy-01/200dc浸泡式结晶涂布机，卷对卷连续过溶液池，基材特定条件下结晶（或附着），幅宽 200mm，经130℃热风烘箱干燥。
功能特点
基材张力控制，走带稳定；
主驱伺服驱动，速度可设置；
溶液池可升降，便于穿带；
溶液池加热及内外层分离，更安全可靠；
热风式烘箱；
PLC控制，HMI操作，方便易用；
工艺简介
1、该设备通过控制放卷轴扭矩调节放卷张力，通过控制收卷轴扭矩调节收卷张力，以主驱钢辊旋转线速度为
主驱动速度实现走带控制。
2、该设备通过基材卷对卷走带穿过溶液池，定速走带或定时定距离走带；
3、溶液池设定温度加热，溶液池升降高度可设置；
4、干燥箱采用电加热空气，热空气对基材进行加热干燥。
配套措施
1、 公用工程：以下所列设备所需配套公用工程，请客户务必在我司安装人员到达现场前准备好。
| 项目 | 要求 | 提供单位 | |
| 供电 | 电源 | 单相 220V±10%，频率 50Hz，功率 9.5KW | 客户 |
| 接线方式 | 不小于 60A/2P 空开，不小于 10mm²铜线缆或（不小于 20A/2P 空开 3 个，不小于 4mm²铜线缆三组） | 客户 | |
| 接地 | 电阻小于 4Ω的接地线 | 客户 | |
| 气源 | 0.5-0.8MPa 压缩空气 | 客户 | |
| 环境温度 | 25±3℃ | 客户 | |
| 环境湿度 | 30～90%RH 或更低 | 客户 | |
| 清洁度 | 1,000,000 级 | 客户 | |
| 震动与冲击 | 周围无明显震动源 | 客户 | |
| 防爆要求 | 周围无爆炸源 | 客户 | |
| 搬运工具 | 2T 及以上承载货梯、叉车或吊车 | 客户 | |
| 搬运通道 | 设备门、走廊、 电梯尺寸 （请参考设备实际尺寸） | 客户 | |
材料要求
1、 基材要求参考：（注：基材过溶液结晶后可过辊绕带）
| 项目 | 参数 |
| 基材材料 | / |
| 基材宽度 | Max：180mm |
| 基材卷径 | Max：250mm |
| 重量 | Max：50KG |
备注： 新型材料基材以实际走带效果为准。
2、料要求
| 项目 | 参数 |
| 特性 | 不与溶液池不锈钢材质发生化学反应 |
备注：新型材料以实际效果为准。
供货范围
本项目涉及 MSK-AFA-DS200-CHZSF 浸泡式结晶涂布机 1 台，包括以下主要部件
| 序号 | 名称 | 内容 | 数量 |
| 1 | 设备本体 | 机架、放卷及纠偏、主驱、溶液池、干燥单元、收卷及纠 偏、控制单 | 1pcs |
| 2 | 备品工具 | 详见备品工具清单 | 1pcs |
| 3 | 交付资料 | 使用说明书、 装箱清单 | 1pcs |

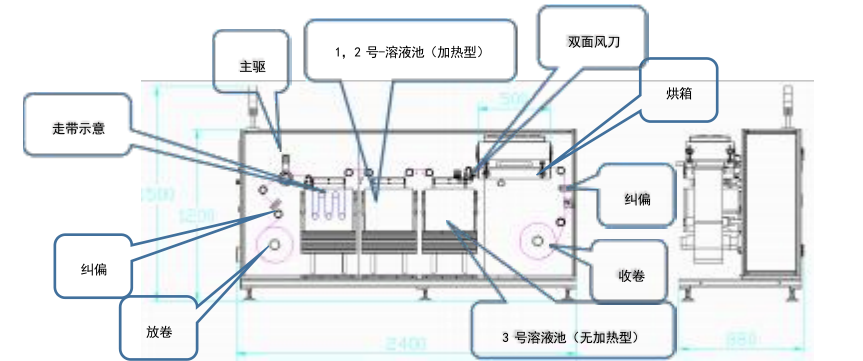

装置规格
1、设备本体
| 1 | 机架 | 底 板 | 碳钢，表面镀硬铬 |
| 2 | 立 板 | 碳钢，表面镀硬铬 | |
| 3 | 附 柜 | 铝型材框架， 钣金封板 | |
| 4 | 地 脚 | 若干 | |
| 5 | 放卷单元 | 类型 | 悬臂结构 |
| 6 | 放 卷 轴 | 机械胀轴，3英寸 | |
| 7 | 放卷方向 | 单向放卷 | |
| 8 | 放卷驱动 | 被动放卷，伺服电机 | |
| 9 | 导 向 辊 | 金属铝辊表面硬质氧化 | |
| 10 | 张力控制 | 伺服电机扭矩控制 | |
| 11 | 纠偏方式 | 自动纠偏控制，传感器检测边缘(注:低速时不起作用) | |
| 12 | 主驱动 | 类型 | 钢辊+橡胶辊 |
| 13 | 形式 | 气缸压紧 | |
| 14 | 驱动 | 伺服电机+行星减速机 | |
| 15 | 溶液池 | 类型 | 升降型(2个加热+1个不加热) |
| 16 | 导辊 | SUS304 | |
| 17 | 升降驱动 | 步进电机+蜗轮蜗杆减速机+丝杆 | |
| 18 | 升降位置 | 参数设置 | |
| 19 | 加热方式 | 电磁类加热 | |
| 20 | 其他 | 进烘箱前加装风刀. | |
| 21 | 干燥单元 | 类型 | 热风干燥 |
| 22 | 加热方式 | 电加热，直型发热管 | |
| 23 | 干燥箱材质 | 内部不锈钢，外层冷轧板 | |
| 24 | 加热包材质 | 不锈钢 | |
| 25 | 进风风机 | 直流风机 | |
| 26 | 排风风机 | 离心风机，手动风阀控制 | |
| 27 | 排风接口 | 直径125mm，外接5英寸铝箔风管 | |
| 28 | 加热温度 | 内部Max.130'C | |
| 29 | 温度控制 | 干燥箱内置热电阻检测温度,温控仪控制 | |
| 30 | 安全防护 | 加热包内置过热保护传感器 | |
| 31 | 收卷单元 | 类型 | 悬臂结构 |
| 32 | 收卷轴 | 机械胀轴，3英寸 | |
| 33 | 收卷方向 | 单向收卷 | |
| 34 | 收卷驱动 | 伺服电机 | |
| 35 | 导向辊 | 金属铝辊表面硬质氧化 | |
| 36 | 张力控制， | 伺服电机扭矩控制 | |
| 37 | 纠偏方式 | 自动纠偏控制，传 感器检测边缘(注:低速时不起作用) | |
| 38 | 控制单元 | 类型 | 一体化,附柜结构 |
| 39 | 防爆 | 无 | |
| 40 | 认证 | 无 | |
| 41 | 系统 | PLC控制 | |
| 42 | 触摸屏 | 7英寸彩屏 | |
| 43 | 涂布方式 | 浸泡型 | |
| 44 | 自动走带 | 正向自动走带 | |
| 45 | 干燥箱加热 | 烘箱自动加热、过热保护、停机保护功能 |
2、交付资料
| 序号 | 项目 | 数量 | 备注 |
| 1 | 设备说明书 | 1套 | |
| 2 | 装箱清单 | 1套 | |
| 3 | 产品保修证书 | 1套 | 合格证、保修卡 |
3、备品工具
| 序号 | 项目 | 规格 | 数量 | 备注 |
| 1 | 内六角扳手 | 公制 | 1 套/台 | 工具 |
| 2 | / | 3 个/台 | 备品 |
4、易损件清单
| 序号 | 项目 | 数量 | 处理方案 |
| 1 | 铝箔风管 | 1 根/台 | 更换 |
| 2 | 发热管 | 3 个/台 | 更换 |
