全自动浸浴式卷材涂布机 Rgd-00/300dc 放卷-刮涂-水浴-收卷 工艺
自营浸涂涂布，适用于卷筒类基材的涂布生产收卷设备，有效涂布宽度300mm，双辊对滚式结构，外置式红外线加热。
促销剩余时间：正在载入...
领券
型号：
Rgd-00/300dc
库存：
工厂直销 Factory
工厂直销 Rgd-00/300dc 卷材刮涂浸浴成膜涂布机规格参数
工厂直销 Rgd-00/300dc 卷材刮涂浸浴成膜涂布机图文详情
工厂直销 Rgd-00/300dc 卷材刮涂浸浴成膜涂布机包装售后
- 商品SKU
- NB047382
- 主要基材
- PET或其它不易断裂材料
- 胶水
- 水性涂料、溶剂型涂料
- 涂布厚度范围
- 根据工艺可调节（千分头调节控制厚度）
- 涂布方式
- 刮涂
- 有效涂布宽度
- ≤300mm
- 基材
- 小于300mm
- 辊面宽度
- 300mm
- 机械速度
- 1.2m/min(0.1～1m/min生产速度，视工艺而定)速度可慢速调节
- 放卷直径
- ≤Φ100mm (纸芯3")
- 收卷直径
- ≤Φ100mm (纸芯3")
- 固化方式
- 浸浴成膜
- 卷取边缘整齐
- ±3.0mm
- 装机总功率
- 约1000W(电加热所需功率约1000W)
- 外形尺寸
- (长x宽x高)根据工艺变化和最终设计图纸
- 铁氟龙辊
- 4只（分别安装在涂布头前面）
- 电源电压
- 三相五线 380V 50Hz
- 放卷单元-型式
- 单工位
- 有效放卷宽度
- 300mm
- 有效放卷直径
- ≤Φ100mm
- 放卷单元-放卷轴
- 3"(Φ76mm)气胀轴1件（悬壁式结构）
- 放卷单元-放卷张力控制
- 张力自动控制,磁粉制动器、张力控制器
- 前牵引单元-钢辊
- Φ42x500mm
- 前牵引单元-电机
- SEND/0.75KW（步进控制）
Rgd-00/300dc
卷材刮涂浸浴成膜涂布机
该产品是一款国产全自动浸浴式卷材涂布机型号为Rgd-00/300dc，主要用于卷筒类基材的涂布生产。其卖点包括全自动操作流程：放卷、刮涂、水浴、收卷，有效涂布宽度为300mm。设备具备磁粉制动器和张力控制器等先进配置，确保放卷张力的自动控制。前牵引单元采用双辊对滚式结构，钢辊表面镀硬铬，胶辊由硅胶材质制成，可通过气动电磁阀调节，无需安装胶辊。烘箱部分设计先进，采用立柱平面式，配备红外线管加热和自动比例控温系统，确保涂布后的快速固化。整体设备设计精良，适用于PET等不易断裂材料，涂布方式高效且精准，是涂布生产过程中的可靠选择。
本机主要适用于卷筒类基材的涂布(浸浴)生产收卷设备
设备工艺

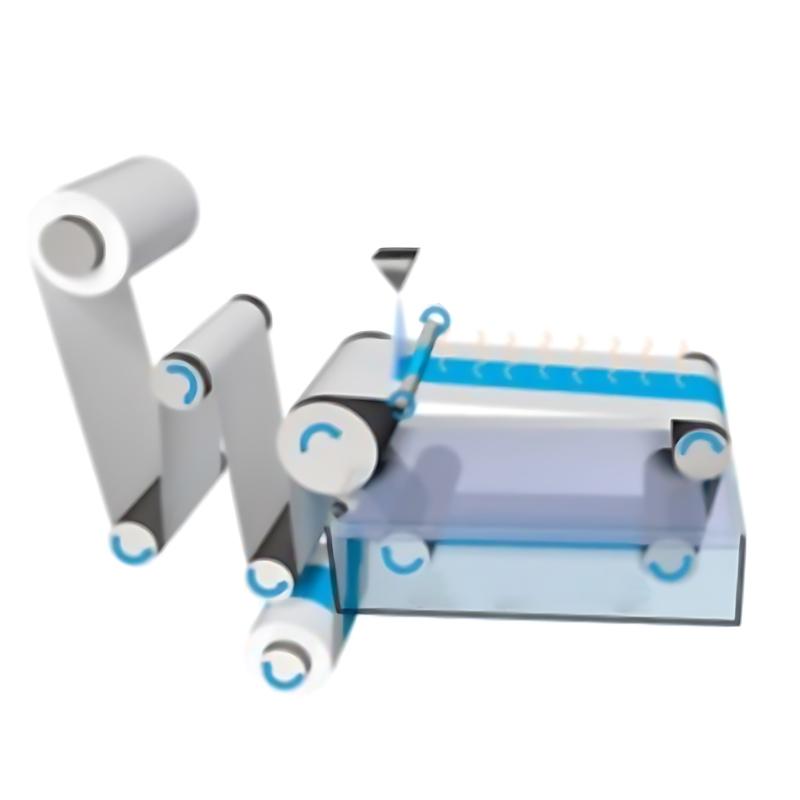

放卷→刮涂→水浴→收卷（有效涂布宽度300mm）
主要部分配置
(一) 放卷单元（共1组）
结构特点：
型式：单工位
有效放卷宽度： 300mm
放卷轴：3"(Φ76mm)气胀轴1件（悬壁式结构）
放卷张力控制： 张力自动控制,磁粉制动器、张力控制器
规格配置:
放卷主要配置:
磁粉制动器：
张力控制器：
气胀轴：3"/悬臂式（收卷部分）
(二) 前牵引单元
结构特点：
1、 双辊对滚式结构，刚柔结合
2、 钢辊：Φ42x300mm, 表面镀硬铬、超精磨加工；
3、 胶辊：Φ60x300mm：邵尔（A）70～75°,硅胶材质，气动电磁阀控制调节，压力可调（无需安装胶辊）
规格配置
牵引主要配置:
钢辊：Φ42x300mm
电机：SEND/0.75KW（伺服控制）
结构特点
1、 烘箱型式：立柱平面式；单侧气动顶开式；需要压缩空气（客户自备）
2、 长度：烘箱：1米 1个温区单独控制显示；
3、 温度： 50～150℃±3℃（中间温区最高温度），外置式红外线管加热，固态调压器（可控硅模块）自动比例控温；
4、 保温：保温层填充玻璃纤维厚度60mm；
5、 导辊：硬质铝合金导辊(Φ42mm表面茶色硬化处理HV700)，每温区4条,被动双滑组装；
