浸浴式卷材涂布机 Rjy-00/800 浸浴涂布 800mm 双辊挤压
自营浸涂涂布，适用于卷筒类基材的涂布生产收卷设备，有效涂布宽度800mm，双辊对滚式结构
促销剩余时间：正在载入...
领券
型号：
Rjy-00/800
库存：
工厂直销 Factory
工厂直销 Rjy-00/800 浸浴式卷材涂布机规格参数
工厂直销 Rjy-00/800 浸浴式卷材涂布机图文详情
工厂直销 Rjy-00/800 浸浴式卷材涂布机包装售后
- 商品SKU
- NB048970
- 涂布工序
- 放卷→浸涂→双辊挤压→拉出平台
- 主要基材
- PET或其它不易断裂材料
- 胶水
- 水性涂料、溶剂型涂料及其他
- 涂布厚度范围
- 根据工艺可调节（挤压式）
- 涂布方式
- 浸浴
- 浸浴槽尺寸
- 1000mm长*800mm宽*300mm深（内置循环系统，可与外部溶剂进行交换过滤）
- 浸浴槽材质
- 耐腐蚀不锈钢（注，溶液不能与材质产生化学反应）
- 浸浴槽导辊
- 2根
- 有效涂布宽度
- Max.800mm
- 基材
- 小于800mm
- 辊面宽度
- 800mm
- 挤压单元-挤压方式
- 双滚挤压
- 挤压单元-可调范围
- 0.3-10mm
- 挤压单元-涂布调整
- 手轮调节，千分表显示
- 机械速度
- 1.2m/min(0.1～1m/min生产速度，视工艺而定)速度可慢速调节
- 放卷直径
- ≤Φ400mm (纸芯3")
- 收卷直径
- ≤Φ500mm (纸芯3")
- 卷取边缘整齐
- ±3.0mm
- 装机总功率
- 约3kW(以实际定制为准)
- 整机尺寸
- (长x宽x高)根据工艺变化和最终设计图纸
- 铁氟龙辊
- 4只（分别安装在涂布头前面）
- 电源电压
- 三相五线 380V 50Hz
- 放卷单元-型式
- 单工位
- 有效放卷宽度
- 800mm
- 有效放卷直径
- ≤Φ400mm
- 放卷单元-放卷轴
- 3"(Φ76mm)气胀轴1件（悬壁式结构）
- 放卷单元-放卷张力控制
- 张力自动控制,磁粉制动器、张力控制器
- 前牵引单元-钢辊
- Φ42x800mm
- 前牵引单元-电机
- SEND/0.75KW（伺服控制）
- 收尾
- 1米承载平台
- 尺寸
- 约 L3000mm x W1000mm x H1500mm （注：以实际定制为准）
- 重量
- 约 1t（以实际定制为准）
Rjy-00/800
浸浴式卷材涂布机
国产Rjy-00/800浸浴式卷材涂布机是一款功能强大的设备，适用于卷筒类基材的涂布生产。其工艺流程包括自动加料、放卷、浸涂厚度可调、双辊挤压余料、烘箱、浸涂、双辊挤压余料、收卷，有效涂布宽度达到800mm。此设备的主要部分配置齐全，包括放卷单元、前牵引单元和烘箱，具备先进的温度控制和涂布方式，适用于PET等不易断裂材料的涂布，可使用水性涂料和溶剂型涂料，生产速度可根据工艺要求进行调节。是涂布生产过程中的可靠选择。
本机主要适用于卷筒类基材的涂布(浸浴)生产收卷设备
设备工艺

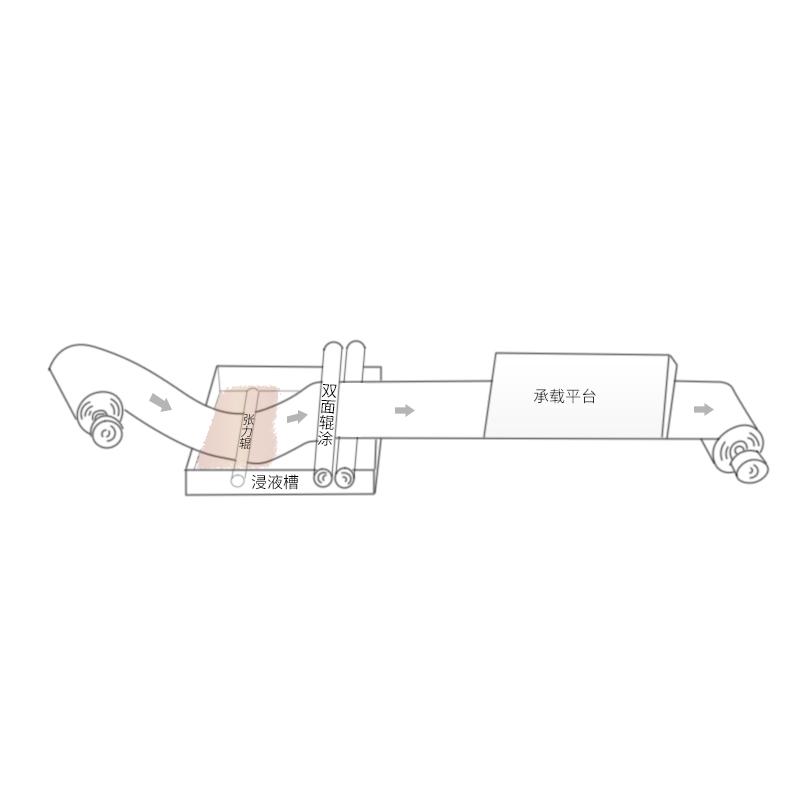

放卷→浸涂（内置胶液循环系统）→双辊挤压→拉出承载平台（1米）
主要部分配置
(一) 放卷单元（共1组）
结构特点：
型式：单工位
有效放卷宽度： 500mm
有效放卷直径： ≤φ400mm
放卷轴：3"(Φ76mm)气胀轴1件（悬壁式结构）
放卷张力控制： 张力自动控制,磁粉制动器、张力控制器
规格配置:
放卷主要配置:
磁粉制动器：
张力控制器：
气胀轴：3"/悬臂式（收卷部分）
(二) 前牵引单元
结构特点：
1、 双辊对滚式结构，刚柔结合
2、 钢辊：Φ42x800mm, 表面镀硬铬、超精磨加工；
3、 胶辊：Φ60x800mm：邵尔（A）70～75°,硅胶材质，气动电磁阀控制调节，压力可调（无需安装胶辊）
规格配置
牵引主要配置:
钢辊：Φ42x800mm
电机：SEND/0.75KW（伺服控制）
