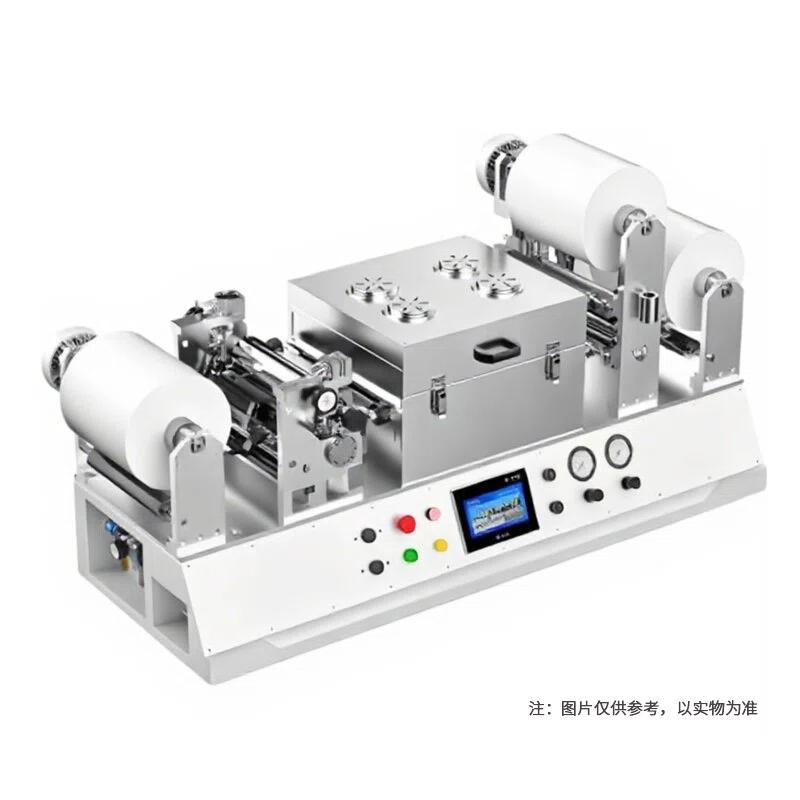

台罡 TG-300L-0.5M 桌面小型刮刀涂布复合机 带烘箱 涂布宽度250mm

商品SKU

NB049275

箔材

铜箔、铝箔及PET膜、PI等（材料厚度10-30um）

浆料

电池浆料、电解液、油/水胶（500cps＜粘度范围＜20000cps）

有效涂布宽度

250mm

涂层厚度：

干量10-100um；

材料宽范围：

100 - 300 mm；

基材重量：

Max.30Kg；

张力控制范围：

1-30N；

机械速度：

Max. 5m/min；

导辊：

过辊表面进行硬质阳极氧化处理

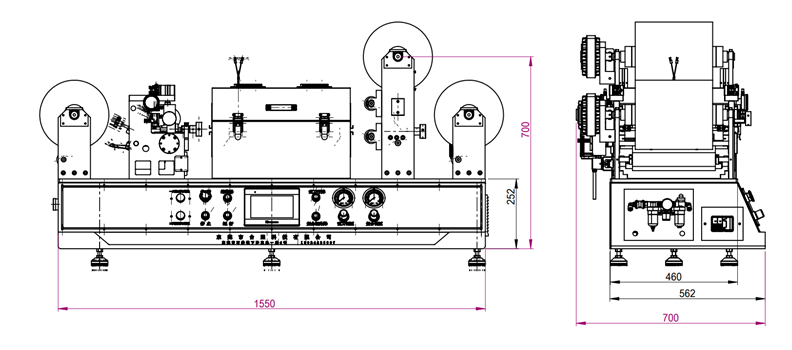

设备尺寸：

约1550mm×宽700mm×高700mm

放卷方式

向上或向下放卷，最大卷径250mm

张力控制

张力可设定

放卷驱动

磁粉控制

过    辊

Φ60mm×300mm，铝质辊表面阳极处理，镜面抛光处理

操作按钮

触摸屏按钮开关控制及急停、启动、停止、纠偏手动/自动按钮

控制方式

设备基准速度

结    构

由涂布装置、供料单元、前后限位微调机构等组成。

钢辊机构

高精度镀铬辊，精度跳动1um

背辊机构

采用高精度直线导辊，气缸驱动，三元乙丙胶包胶，跳动5um。

供料单元

左右两侧挡板塞钢材料；固定架SUS304不锈钢

推动限位机构

机械手拧斜块

结构样式

电加热管

烘箱长度

共1节烘箱；烘箱长度500mm/节,共计500mm

电加热部分

电加热，3kw/节，共计3kw红外加热

排风

可选配抽风风机排废气

温度控制

按键设定

烘箱温度

温度范围：箱体内40℃～150℃（环境温度25℃）温度精度：温度控制精度±5℃

操作

烘箱翻盖式，通过打开烘箱门，手动穿箔。

箱体材质

保温层为岩棉板/硅酸板

形式

1):采用 15mm 合金板与光轴支撑拼装组合

压制机构

气动式压制方式(配调压阀)

放卷气涨轴

3"瓦片式1支

过渡辊

规格:Φ60*300mm材质:管体(铝合金)表面处理:HV-700氧化处理d数量:1 支

胶压辊和钢辊

规格:Φ80*300mm材质:管体(铝合金表面包胶)和钢辊表面硬度:邵氏70度数量:各一支

结  构

方管焊接结构，表面喷漆处理

结    构

3寸气胀轴

收卷方式

向上或向下放卷，最大卷径250mm

张力控制

张力可设定，形成闭环张力控制；

收卷驱动

马达400W，精密行星减速机1套，控制器1套

过    辊

铝质辊表面阳极处理，镜面抛光处理

控制方法

标准控制系统。操作参数设定：涂布线速度、手动操作控制（基准辊）、收放卷方式选择、加热等

功能按钮

急停、涂布正反转、系统停止、备用按钮

总电源开关

外置，便于操作，并有安全防护

张力系统

放卷涂布段、烘烤收卷段

安全防护功能

机械互锁自锁/安全警示标识/急停开关按钮/防护罩等
