工厂直销 Rgdc-01.2/400 浸浴式卷材涂布机 涂膜宽度500mm
自营
Rgdc-01.2/500
工厂直销 Rgdc-01.2/500 浸浴式卷材涂布机规格参数
工厂直销 Rgdc-01.2/500 浸浴式卷材涂布机图文详情
工厂直销 Rgdc-01.2/500 浸浴式卷材涂布机包装售后
- 商品SKU
- NB049631
- 涂布工序

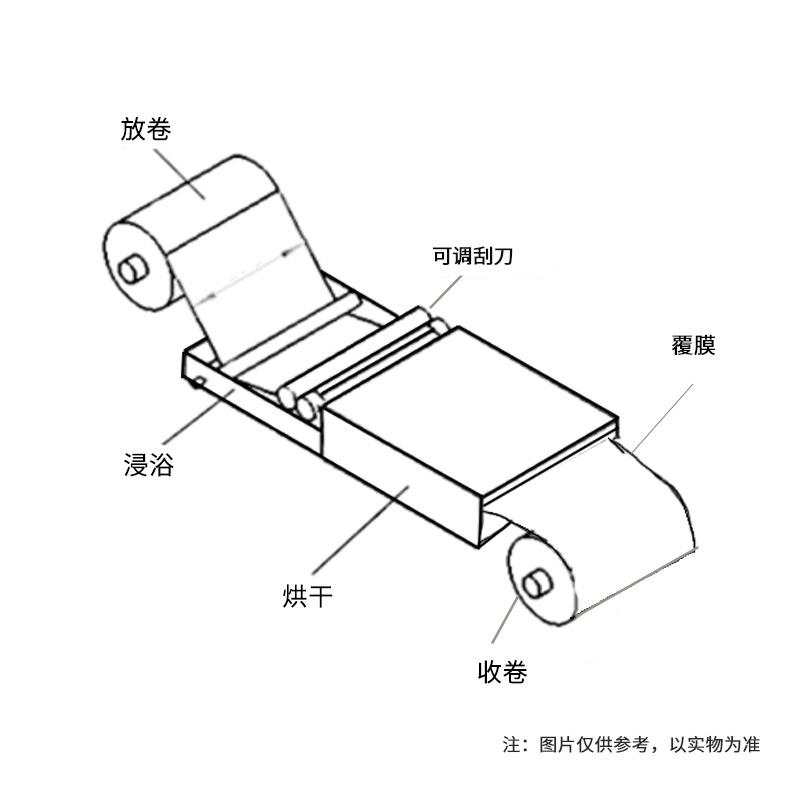

- 放卷→浸浴→刮涂→烘干→覆膜→收卷
- 涂布方式
- 浸浴+刮涂
- 涂布速率
- 0.1~300mm/min（可调）
- 涂布幅面
- ≤500mm
- 导辊幅宽
- 500mm
- 刮涂厚度
- 0.001-3mm（可调）
- 涂膜精度
- ±5%
- 分度值
- 0.001mm
- 千分头
- 数显显示
- 涂布厚度控制
- 手动
- 浸浴槽尺寸
- 1000*500*500mm（长*宽*高）
- 浸涂类型
- 溶液浸泡（注： 基材过溶液结晶后可过辊绕带）
- 浸涂材质
- 耐腐蚀不锈钢（注，溶液不能与材质产生化学反应）
- 浸浴池数量
- 1 个
- 烘道尺寸
- 1200mm*500*500（长*宽*高）
- 烘道温度范围
- RT+~200℃可调
- 加热方式
- 热风循环
- 烘箱长度
- 1.2m/节
- 烘道总长
- 1.2m
- 烘道功率
- 1KW/节
- 贴合方式
- 辊压贴合
- 贴合速度
- 0.1~300mm/min（可调）
- 贴合宽度
- Max.Φ500mm
- 电机类型
- 伺服电机
- 控制方式
- PLC + 触摸屏
- 人机界面
- 彩色触摸屏
- 放卷方式
- 气胀轴放卷
- 收卷方式
- 气胀轴收卷
- 收卷气涨轴外径
- 3 英寸胀轴， 承重 50KG
- 放卷外径
- Max. Ф500mm
- 收卷外径
- Max. Ф500mm
- 张力控制方式
- 自动
- 纠偏控制方式
- 自动
- 张力控制
- 全自动恒张力（1-10N)
- 纠偏精度
- ±1mm
- 适用卷材类型
- 塑料薄膜、纸张、无纺布等
- 涂布液类型
- 水性涂料、溶剂型涂料、UV涂料等
- 外形尺寸
- 5000mm*700mm*1600mm（以实际定制为准）
- 重量
- 0.5t（以实际定制为准）
- 电源电压
- 单相 AC220V±10%，频率 50Hz，功率 9.5KW
- 气源
- 0.5~0.8MPa 压缩空气
产品简介
Rgdc-01.2/500浸浴式卷材涂膜机是一款带放卷、刮涂、浸涂、收卷功能的连续式实验涂膜机， 涂膜宽度500mm，湿膜厚度0.005-3mm。
产品结构
该机由机体、涂胶宽度调节装置、放料架、涂胶辊组、厚度调节百分表、传动平台、牵引辊组、传动机构组成。
1、机体：该设备机体全部铝合金+高静电喷涂板组成。
2、涂胶宽度调节装置：宽度调节装置由食品级塑料及可调动支具组成。
3、放料架：该机配有两个放料架，当两个材料在覆合过程中材料对不齐有偏差时，纠偏装置自动调节使料架左右移动达到两个材料对齐的效果。
4、涂胶辊组：涂胶辊组是由双滚筒精密加工件制成，传动平稳。
6、厚度调节百分表：涂胶时所需涂布厚度的调节。将涂胶辊机架上的左右手轮向正时针或逆时针旋转可调整涂胶的厚薄度，具体厚度按百分表指示确定。
7、传动平台：传动平台由不锈钢制作而成，主要作用为衔接涂胶后基材平稳传动到后一工序。
8、牵引辊组：将基材用手牵引至牵引辊上下辊之间，旋紧机架上的手轮使牵引辊，上辊的橡胶圈与下辊接触，牵引辊组通过动力传动将基材牵引过来使涂布工作完成。
功能特点
基材张力控制，走带稳定；
主驱伺服驱动，速度可设置；
PLC控制，HMI操作，方便易用；
工艺简介
该设备通过控制放卷轴扭矩调节放卷张力，通过控制收卷轴扭矩调节收卷张力，以主驱钢辊旋转线速度为
主驱动速度实现走带控制。
