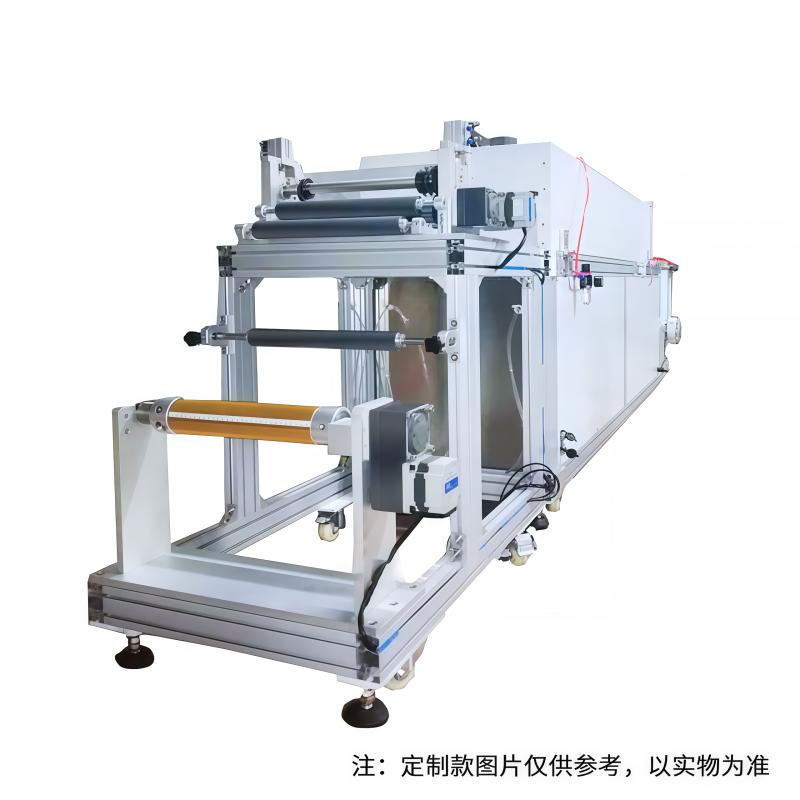

Rxg-03/500pro 卷材刮刀涂布机 实验涂膜机 有效涂布宽度Max.Φ500mm

产品简介

Rxg-03/500pro卷材刮刀涂布机是一款带放卷、刮涂、烘干、覆膜、收卷功能的连续式实验涂膜机，湿膜厚度0.005-3mm，适用于热熔胶、不干胶、膏药等。

产品结构

该机由机体、涂胶宽度调节装置、放料架、涂胶辊组、厚度调节百分表、传动平台、牵引辊组、传动机构组成。

1、机体：该设备机体全部铝合金+高静电喷涂板组成。

2、涂胶宽度调节装置：宽度调节装置由食品级塑料及可调动支具组成。

3、放料架：该机配有两个放料架，当两个材料在覆合过程中材料对不齐有偏差时，纠偏装置自动调节使料架左右移动达到两个材料对齐的效果。

4、涂胶辊组：涂胶辊组是由双滚筒精密加工件制成，传动平稳。

6、厚度调节百分表：涂胶时所需涂布厚度的调节。将涂胶辊机架上的左右手轮向正时针或逆时针旋转可调整涂胶的厚薄度，具体厚度按百分表指示确定。

7、传动平台：传动平台由不锈钢制作而成，主要作用为衔接涂胶后基材平稳传动到后一工序。

8、牵引辊组：将基材用手牵引至牵引辊上下辊之间，旋紧机架上的手轮使牵引辊，上辊的橡胶圈与下辊接触，牵引辊组通过动力传动将基材牵引过来使涂布工作完成。

功能特点

基材张力控制，走带稳定；

主驱伺服驱动，速度可设置；

热风式烘箱；

PLC控制，HMI操作，方便易用；

工艺简介

1、该设备通过控制放卷轴扭矩调节放卷张力，通过控制收卷轴扭矩调节收卷张力，以主驱钢辊旋转线速度为

主驱动速度实现走带控制。

干燥箱采用电加热空气，热空气对基材进行加热干燥。
