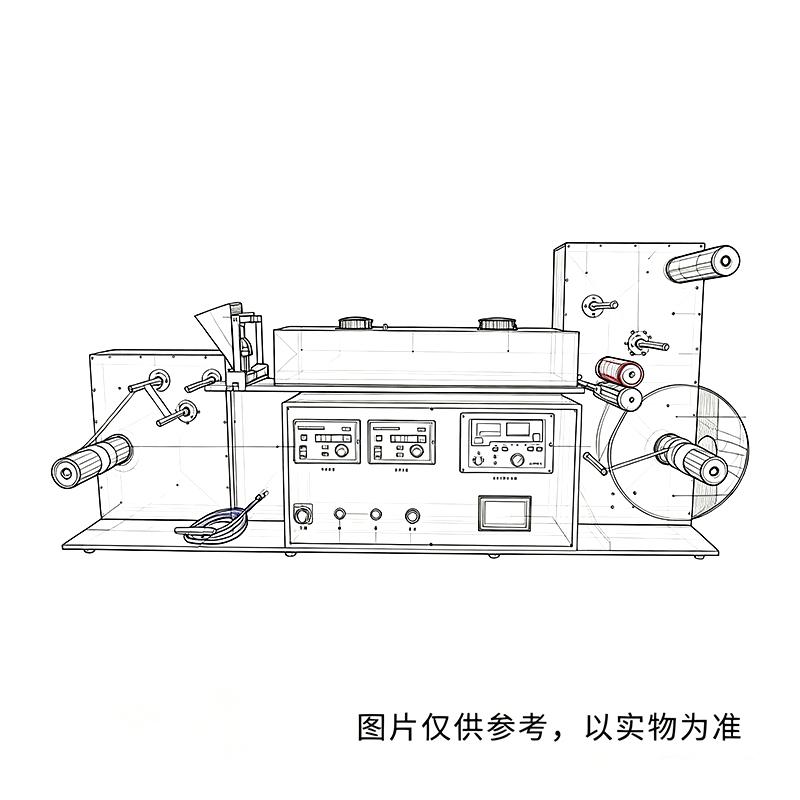

慧诺 JTM-PG300-UV1GH1 卷对卷喷涂刮涂一体机带UV固化 300mm宽

产品概述

慧诺JTM-PG300-UV1GH1卷对卷喷涂刮涂一体机主要适用于卷筒类基材的涂布试验与工艺开发。设备集放卷、喷涂、刮涂、UV固化、收卷于一体，兼具喷涂与刮涂两种涂布方式，并配备紫外光固化系统、纠偏功能及自动上料系统，可用于将液体或粘合剂均匀施加到卷材表面，实现涂层的覆盖与固化。

主要工艺工序

设备按照以下工序完成涂布生产：放卷 → 喷涂 → 刮涂 → UV固化（1米）→ 收卷

设备结构及配置

（一）放卷单元

型式：单工位

有效放卷宽度：300mm

有效放卷直径：≤φ400mm

放卷轴：气胀轴

放卷张力控制：张力控制器自动控制

（二）涂布单元

涂布方式：喷涂 + 刮涂

喷涂高度：可调整范围0～200mm

线棒涂布范围：涂布厚度根据所选线棒型号确定

刮刀涂布厚度范围：0～10mm（可升降）

刮刀涂布精度：±0.03mm

（三）固化单元

型式：UV光固化

UV光固化面积：300mm × 1000mm

UV光主峰波长：365nm

UV光固化波长范围：350～450nm

UV光功率：400W × 2

光源分布间距：18mm × 18mm

灯板距离涂布台高度：20mm（支持定制可调高度）

电气连接：航空插头/单独开关

（四）收卷单元

型式：单工位

有效收卷宽度：300mm

有效收卷直径：≤φ400mm

收卷轴：气胀轴

（五）纠偏单元

设备配备纠偏功能，有助于保持基材运行过程中的位置稳定。

（六）自动上料系统

供料灌材质：304不锈钢

适用领域

本设备适用于以下场景：

• 卷筒类基材的涂布试验与工艺开发

• 需喷涂与刮涂结合的卷材涂布加工

• 需紫外光固化的涂层应用

• 可应用于功能性涂层、胶粘制品、薄膜涂布、UV胶水涂布等相关行业。
